Doornbuigen
Wilt u buizen nauwkeurig laten buigen met een kleine radius? Of werkt u met dunwandige buizen waarbij vervorming beperkt moet blijven? Met doornbuigen ondersteunt Giezen Metaal de buis tijdens het buigproces van binnenuit. Zo behouden we de vorm van de buis beter en beperken we knikken en afplatting.
Van een enkel onderdeel tot een complete serie. We beoordelen uw aanvraag op materiaal, maatvoering en gewenste vorm. Zo weet u vooraf welke aanpak bij uw product past. Vraag direct een offerte aan voor uw buigwerk.
Nauwkeurig buizen doornbuigen met minimale vervorming
Bij doornbuigen plaatsen we een doorn in de buis. Deze ondersteunt de buis tijdens het buigen. Daardoor blijft de doorsnede beter behouden. Ook verkleint dit de kans op plooien, knikken en afplatting.
Deze methode is vooral geschikt voor dunwandige buizen en kleine buigradii. Ook bij grotere series kan doornbuigen worden toegepast. De computergestuurde machines voeren de ingestelde buigbewegingen telkens op dezelfde manier uit.
Wilt u eerst meer weten over de verschillende mogelijkheden? Lees dan meer over buizen buigen.
De voordelen van doornbuigen
Minder vervorming of knikken
De doorn ondersteunt de binnenzijde van de buis, waardoor rimpels, knikken en afplatting worden voorkomen.
Nauwkeurigheid
Doornbuigen maakt het mogelijk om strakke, kleine buigradii te realiseren zonder kwaliteitsverlies.
Geschikt voor dunwandig materiaal
De doorn voorkomt het instorten of indeuken van dunwandige buizen.
Wat is doornbuigen?
Doornbuigen is een techniek voor het gecontroleerd buigen van buizen. Voor het buigen brengen we een passende doorn in de buis. Deze zit ter hoogte van de plek waar de bocht ontstaat.
De doorn geeft de buis van binnenuit steun. Zonder deze ondersteuning neemt de kans op vervorming toe. Vooral bij een dunne wand of een kleine radius speelt dit een grote rol.
Niet iedere buis vraagt om een doorn. De juiste methode hangt af van onder meer materiaal, diameter, wanddikte en radius.
Hoe werkt een doorn tijdens het buigen?
Tijdens het buigen krijgt de binnenzijde van de bocht te maken met druk. Aan de buitenzijde rekt het materiaal juist uit. Bij een kleine radius of dunne buiswand kan hierdoor vervorming ontstaan.
De doorn ondersteunt de buis aan de binnenkant. Hierdoor houdt de buis haar doorsnede beter vast tijdens het vormen. Dit helpt om plooivorming, knikken en ongewenste afplatting te beperken.
Lees meer over de oorzaken en oplossingen bij knikken bij het buigen voorkomen.

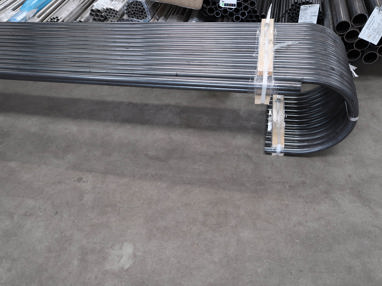

Productvoorbeelden
Buis Ø38 mm
Onderstel kruk
RVS buis gebogen 114,3 x 3,6
Wanneer kiest u voor doornbuigen?
Doornbuigen komt vooral in beeld als de vorm van de bocht nauw luistert. Denk aan dunwandige buizen, kleine buigradii of onderdelen die zichtbaar blijven. Ook bij seriewerk is een beheerst proces belangrijk voor een constante maatvoering.
Toch heeft niet iedere opdracht een doorn nodig. Soms volstaat een andere buigtechniek. Daarom kijken we eerst naar uw materiaal, afmetingen en gewenste eindvorm.
Dunwandige buizen en kleine buigradii
De verhouding tussen diameter, wanddikte en buigradius bepaalt voor een groot deel hoe een buis reageert. Hoe dunner de wand en hoe kleiner de radius, hoe groter het risico op vervorming.
De juiste ondersteuning en machine-instelling maken dan een groot verschil. Ook het materiaal zelf speelt mee. Lees hierover meer bij de invloed van wanddikte op buigwerk.
Doornbuigen, gewoon buigen of walsen?
Welke techniek past, hangt vooral af van de gewenste vorm. Doornbuigen is geschikt voor gecontroleerde, relatief strakke bochten waarbij de buisvorm goed behouden moet blijven.
Voor ruime en vloeiende rondingen ligt walsen vaker voor de hand. Gewoon buigen zonder doorn past bij toepassingen waarbij de verhouding tussen wanddikte, diameter en radius dit toelaat.
Meer weten over deze keuze? Bekijk dan het verschil tussen buigen en walsen.
Mogelijkheden voor doornbuigen bij Giezen
Giezen Metaal werkt met computergestuurde doornbuigmachines. Daarmee produceren we zowel eenvoudige als complexe buisvormen. Denk aan een enkele 90°-bocht, maar ook aan producten met meerdere bochten.
Het programma stuurt de buigbewegingen van de machine aan. Daardoor kunnen onderdelen met dezelfde instellingen opnieuw worden geproduceerd. Doornbuigen is daarmee geschikt voor zowel losse onderdelen als seriewerk.
Kleine en grote series
Heeft u één onderdeel nodig of gaat het om een grotere serie? Beide zijn mogelijk. Bij seriewerk is herhaalbaarheid belangrijk. De ingestelde waarden vormen de basis voor iedere volgende buis.
Zo kunnen onderdelen binnen een serie volgens dezelfde instellingen worden gebogen.
Van eenvoudige bocht tot complexe buisvorm
Met doornbuigen zijn uiteenlopende vormen mogelijk. Voorbeelden zijn 90°-bochten, U-bochten en S-bochten. Ook een buis met meerdere opeenvolgende bochten behoort tot de mogelijkheden.
Giezen heeft onder meer ervaring met gebogen buizen van Ø38 mm, krukonderstellen en RVS-buizen van 114,3 × 3,6 mm. De haalbare vorm hangt steeds af van materiaal, buismaat, wanddikte en radius.
Stuur uw tekening mee. Dan beoordelen we welke buigmethode bij uw ontwerp past.
Welke materialen kunnen wij doornbuigen?
Materiaal reageert verschillend op druk en rek tijdens het buigen. Daarom stemmen we de machine, het gereedschap en de instellingen af op uw buis. Giezen verwerkt onder andere staal, RVS, aluminium, koper en messing.
De materiaaleigenschappen staan daarbij nooit los van de afmetingen. Diameter, wanddikte en radius bepalen samen wat technisch haalbaar is.
Staal doornbuigen
Stalen buizen worden toegepast in uiteenlopende constructies en producten, zoals frames, onderstellen en technische onderdelen. Met de juiste ondersteuning zijn ook kleinere radii mogelijk waarbij behoud van de buisvorm belangrijk is.
RVS doornbuigen
Bij RVS kan naast de maatvoering ook het uiterlijk van het product een rol spelen. Dat geldt bijvoorbeeld voor zichtwerk en onderdelen waarbij de bocht netjes moet aansluiten op de rest van het ontwerp.
Doornbuigen helpt de vorm tijdens het proces beter te beheersen. We stemmen de aanpak af op de RVS-soort, buismaat, wanddikte en gewenste radius.
Aluminium doornbuigen
Aluminium reageert anders op het buigproces dan staal of RVS. De legering, wanddikte en gewenste radius hebben invloed op de aanpak.
Daarom beoordelen we deze eigenschappen in samenhang. Zo bepalen we vooraf welke gereedschappen en instellingen passen bij uw onderdeel.
Koper en messing doornbuigen
Ook koper en messing kunnen worden doorngebogen. Deze materialen vragen elk om een passende aanpak. Onder meer de materiaaltoestand, afmetingen en gewenste bocht spelen daarbij een rol.
Ons proces van buizen buigen
1. Uw vraagstuk
U komt bij ons met een specifiek vraagstuk of specifieke buigopdracht. Vaak zijn de tekeningen en specificaties al bekend. Twijfelt u nog over de aanpak of materiaalkeuze? Dan denken we met u mee en geven we gericht advies.
2. Offerte en inkoop
We bespreken uw wensen en stellen een heldere offerte op. Alles wat nodig is voor het buigtraject staat daarin. Gaat u akkoord? Dan kopen we de juiste materialen in.
3. Productie en levering
We stemmen de levertijd met u af en starten met de productie. Onze vakmensen buigen het werk nauwkeurig volgens afspraak. U ontvangt de levering op het afgesproken moment.
Van tekening naar technisch advies
Hoe meer informatie u bij uw aanvraag meestuurt, hoe gerichter we uw product beoordelen. Vermeld daarom bij voorkeur het materiaal, de buitendiameter, wanddikte, gewenste radius, aantallen en toleranties. Voeg daarnaast een technische tekening toe.
Op basis daarvan beoordelen we of het product te buigen is en welke methode bij het ontwerp past. Lees vooraf eventueel meer over veelgemaakte ontwerpfouten bij buigwerk.
Wat bepaalt de prijs van doornbuigen?
De prijs hangt af van uw specifieke product. Materiaal en buismaat spelen mee, net als wanddikte en buigradius. Ook het aantal onderdelen en de complexiteit van de vorm hebben invloed.
Een buis met één eenvoudige bocht vraagt een andere bewerking dan een onderdeel met meerdere bochten. Bij grotere aantallen speelt daarnaast de inrichting van het productieproces mee.
Daarom werken we niet met één algemene vanafprijs. Stuur uw specificaties voor een passende offerte. Lees ook meer over wat de kostprijs van een gebogen buis bepaalt.
Minder verbindingen door slim buigwerk
Door meerdere bochten in één buis te maken, kan het aantal losse onderdelen in sommige ontwerpen worden verminderd. Daardoor zijn minder lasverbindingen nodig.
Dat kan de constructie eenvoudiger maken en aanvullende bewerkingen beperken. Of dit bij uw ontwerp mogelijk is, hangt af van de geometrie en toepassing. Lees meer over buigen in plaats van lassen.
Laat uw buis of ontwerp beoordelen
Wilt u weten of doornbuigen past bij uw product? Stuur uw technische tekening en productspecificaties naar Giezen Metaal. Vermeld daarbij het materiaal, de diameter, wanddikte, radius, toleranties en gewenste aantallen.
We beoordelen de maakbaarheid en bepalen welke buigtechniek bij uw aanvraag past. Vervolgens ontvangt u een offerte op basis van uw specificaties.
Waarom doornbuigen bij Giezen Metaal?
Giezen Metaal buigt metaal sinds 1892. Die ervaring combineren we met moderne, computergestuurde doornbuigmachines. We beoordelen per opdracht welke aanpak past bij het materiaal, de afmetingen en de gewenste vorm.
Giezen Metaal biedt:
- Ervaring sinds 1892: kennis van metaal, buigtechnieken en materiaalgedrag.
- Computergestuurde doornbuigmachines: voor nauwkeurig en reproduceerbaar buigwerk.
- Technische beoordeling: materiaal, diameter, wanddikte en buigradius worden in samenhang beoordeeld.
- Enkelstuks en series: van een losse opdracht tot terugkerende productie.
- Aandacht voor maakbaarheid: vooraf beoordelen we welke buigmethode bij het ontwerp past.
Veelgestelde vragen
Een doornbuigmachine buigt buizen met behulp van een doorn die in de buis wordt geplaatst. De doorn ondersteunt de binnenzijde tijdens het buigen en helpt zo knikken, plooien en afplatting te beperken. Daardoor kunnen ook kleinere buigradii worden gerealiseerd terwijl de buis haar vorm beter behoudt.
Een doorn ondersteunt de buis tijdens het buigen van binnenuit. Dit helpt knikken, plooien en afplatting te beperken. De buis behoudt daardoor beter haar vorm.
Hoe dunner de buiswand, hoe groter de kans op vervorming tijdens het buigen. Een doorn biedt extra ondersteuning. De haalbaarheid hangt ook af van de diameter, het materiaal en de buigradius.
De prijs hangt af van materiaal, diameter, wanddikte, buigradius, aantallen en het aantal bochten. Daarom werkt Giezen niet met één vaste prijs. Op basis van een technische tekening en productspecificaties kan Giezen een passende offerte maken.
Nee. Doornbuigen wordt vaak toegepast bij dunwandige buizen, maar kan ook geschikt zijn voor buizen met een dikkere wand. De juiste gereedschappen en instellingen hangen af van onder meer het materiaal, de diameter, wanddikte en gewenste buigradius.
Giezen Metaal kan onder andere staal, RVS, aluminium, koper en messing doornbuigen. Welke aanpak geschikt is, hangt onder meer af van het materiaal, de diameter, wanddikte en gewenste buigradius.
Dat hangt af van het ontwerp. Buigen zonder doorn kan bij eenvoudige vormen volstaan. Bij kleine radii of dunwandige buizen helpt doornbuigen vervorming te beperken. Giezen beoordeelt per product welke techniek technisch passend is.
Giezen buigt buizen in de meeste gevallen koud. Als de gewenste vorm daarom vraagt, kan het materiaal worden verwarmd. Of dit nodig en mogelijk is, hangt af van het materiaal, de afmetingen en de gewenste vorm.
